Komponenty zemních kotev

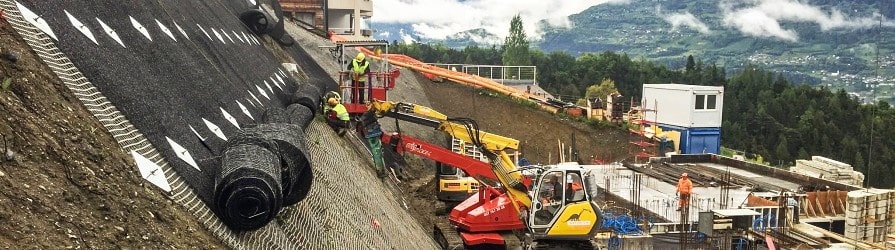

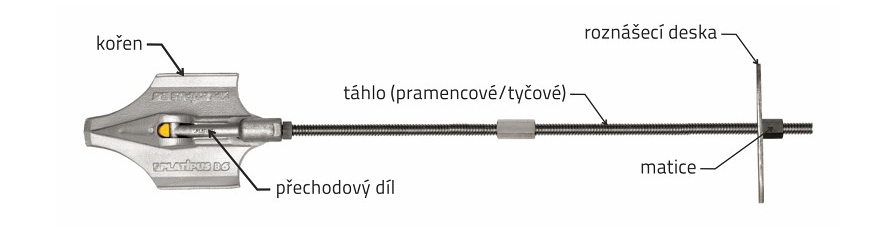

Kotevní systém se sestává z těchto základních komponent:

• Kořen s přechodovým dílem
• Táhlo: pramencové lano nebo závitová tyč
• Hlava: roznášecí deska, klínový úchyt (objímka s kuželíky) nebo matice

Kořen kotvy

Kořeny kotev se vyrábějí ve dvou variantách a každá varianta v několika velikostech dle způsobu použití a požadovaných charakteristik pro zajištění požadovaných návrhových parametrů kotevního systému. Jedná se především o tvar kořene kotvy, kdy rozeznáváme tvary „Stealth“ a „Bat“.

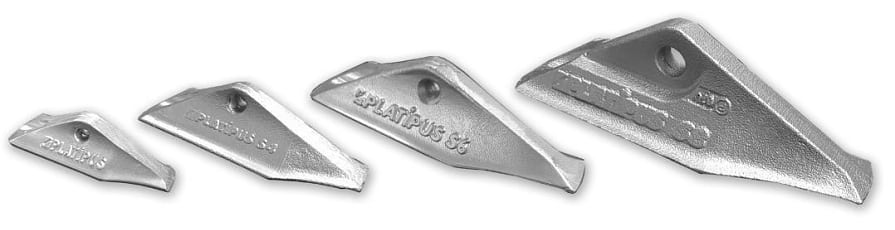

Tvar kořene kotvy „Stealth“ umožňuje snadnější zavedení pouze pomocí jednoduchého ručního nebo elektrického nářadí, a je tedy vhodný i pro práci v místech s omezeným přístupem.

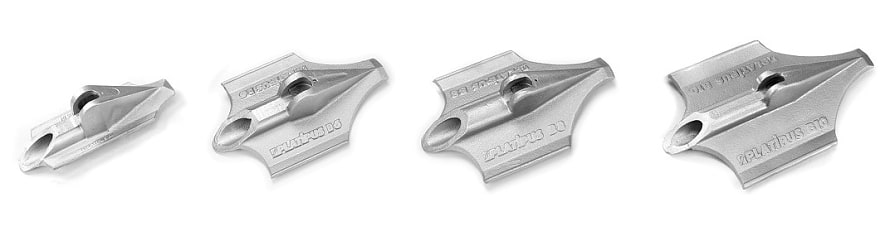

Tvar kotvy „Bat“ je oproti tomu navržen pro dosažení vyšších zatížení a také dosahuje vyšší účinnosti kotvení především v měkkých jemnozrnných zeminách.

Táhlo kotvy

Ocelové táhlo je buď pramencové (lano) nebo tyčové. Vyrábějí se v různých průměrech podle požadavků projektu a dle parametrů zajišťované konstrukce.Pramencová táhla dosahují zpravidla nižších pevností, než tyčová táhla a jejich použití je v jednodušších a méně náročných konstrukcích. Hlavní výhodou pramencového táhla je možnost použití tohoto systému ve stísněných prostorách, kdy není možné pracovat s tyčovými táhly.

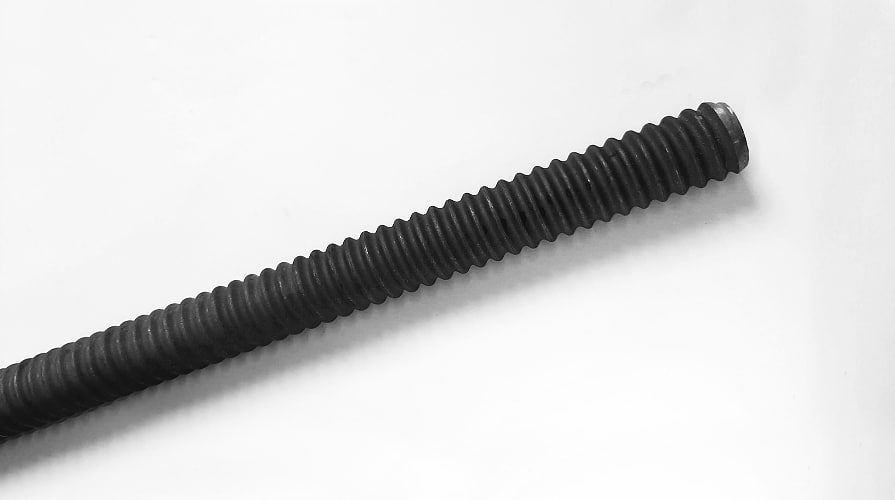

Tyčová táhla jsou používané jako závitová a jsou na projektem požadovanou kotevní délku napojovány standardně po dvoumetrových délkách. Prováděné kotvení je možné v případě potřeby variabilně upravovat co do nutné kotevní délky prvku. Hlavní výhodou je možnost operativního prodloužení kotevní délky v případě, že se zkouškami v reálných podmínkách stavby tato potřeba prokáže.

Hlava kotvy

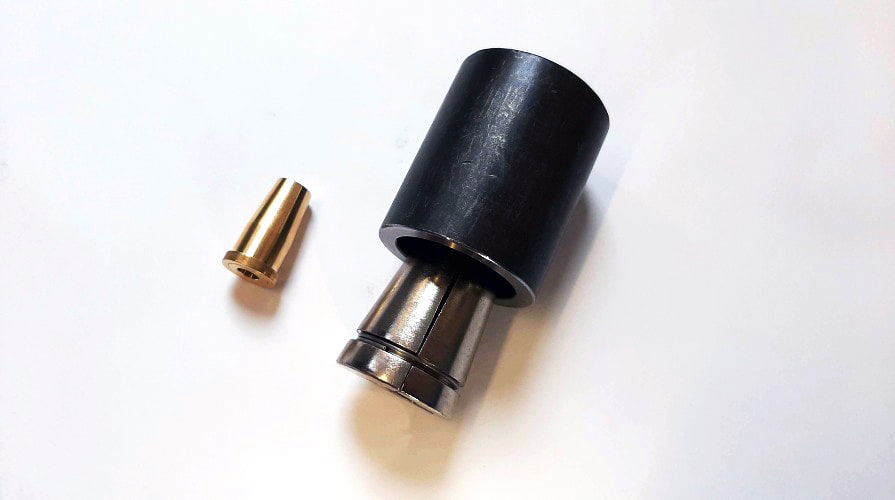

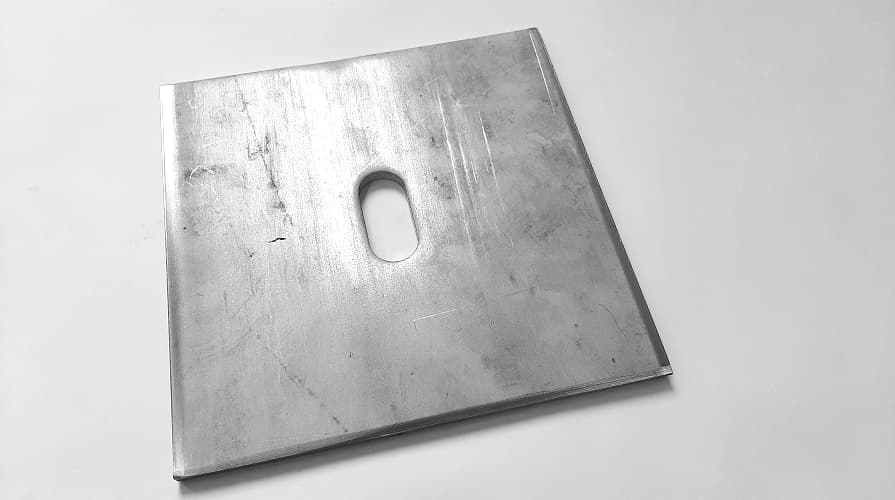

Ukončení a aktivace kotvy nad terénem se provádí přes roznášecí desku a může zůstat viditelné nebo je možné jej skrýt. Aktivace pramencového táhla se provádí pomocí hydraulického lisu přes klínový úchyt, tyčové kotvy jsou pak aktivovány přes matice. Některé aplikace, například historické stavby, vyžadují, aby všechny stopy po kotvení byly skryté. Toho lze dosáhnout zapuštěním horního kování kotevního systému do konstrukce.
